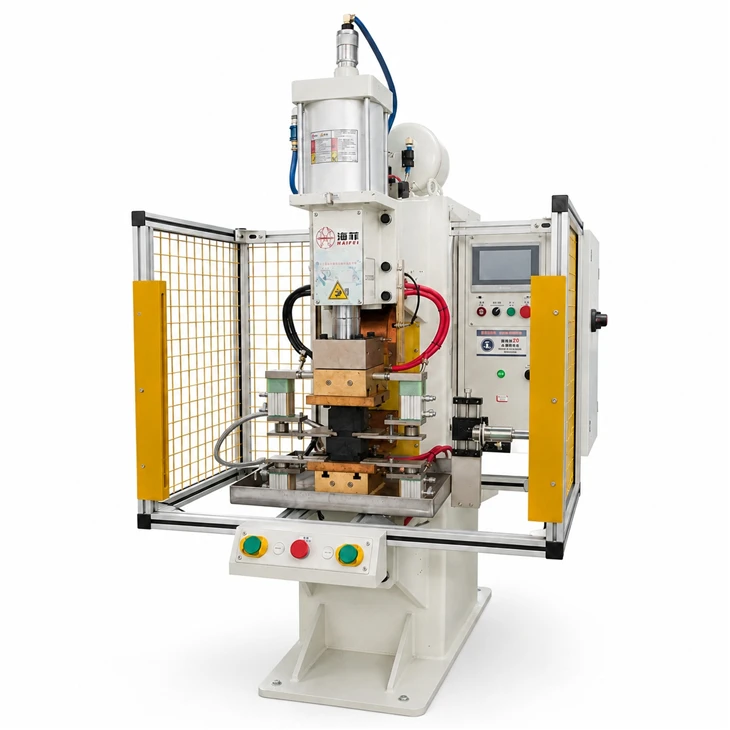

Configuration principale
| Article | Description |
| Modèle | HFTD-100-Q |
| Capacité nominale | 100 KVA |
| Méthode de pression | Pneumatique |
| Pièce | Connecteurs en feuille de cuivre laminée |
| Détection de sécurité | Barrière immatérielle de sécurité |
| Installation de graphite | Serrage et desserrage automatiques |
| Outillage de soudage | Blocs de graphite personnalisés |
A quoi sert cette machine ?
Le HFTD-100-Q est utilisé pour consolider les sections terminales des feuilles de cuivre empilées. Les couches de film sont placées dans un outillage en graphite personnalisé, comprimées par le système pneumatique et chauffées via le circuit électrique de la machine.
Après traitement, le terminal devient une section compacte adaptée au poinçonnage, au perçage ou à l'assemblage boulonné. La section à l'extérieur de l'outillage reste flexible, permettant au connecteur de s'adapter aux vibrations, aux mouvements et aux tolérances d'installation.
Le processus standard ne nécessite normalement pas de soudure, d'apport de brasage ou de flux. L’adéquation de la machine dépend de la qualité du cuivre, de l’épaisseur de la feuille individuelle, du nombre de couches, de la largeur de liaison, de la longueur de liaison et de l’épaisseur de borne finie requise.
La configuration 100 KVA est principalement évaluée pour les zones de liaison de feuilles de cuivre plus petites. Des volumes de cuivre ou des zones de liaison plus importants peuvent nécessiter une machine-de plus grande capacité.

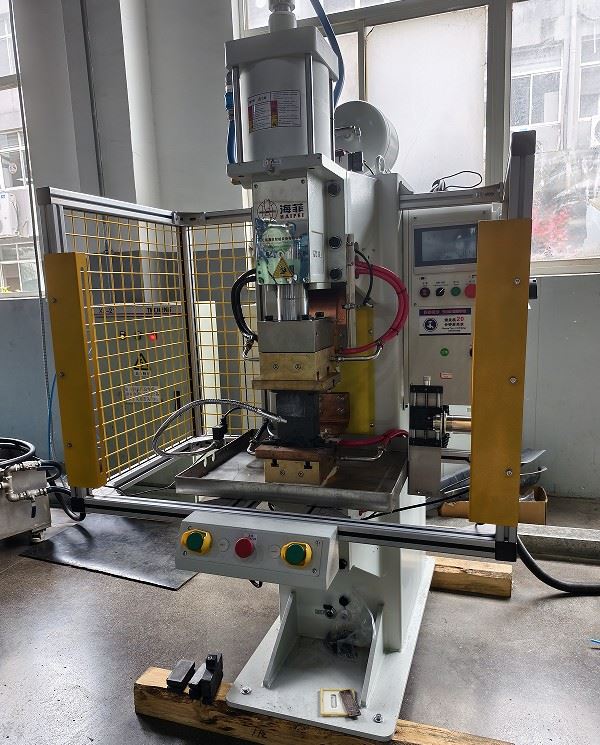

Qu'est-ce qui a changé sur ce HFTD-100-Q ?

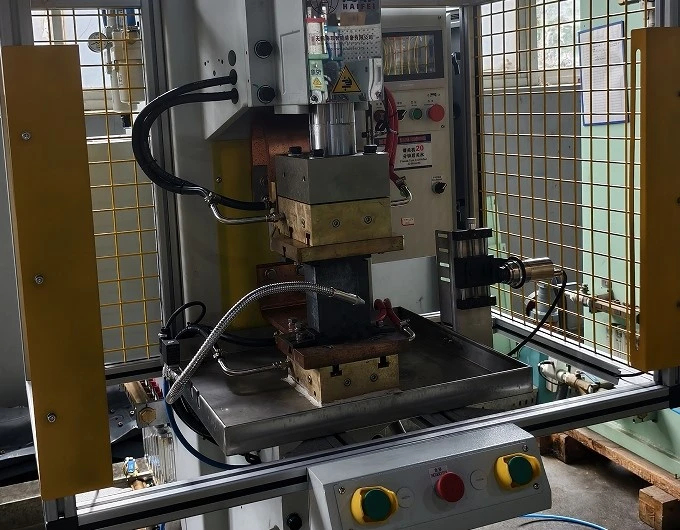

Cette configuration conserve les fonctions de pression pneumatique et de soudage de feuilles de cuivre du modèle précédent. Les principaux changements concernent l’accès des opérateurs et le remplacement des outils en graphite.
| Configuration précédente | Configuration mise à jour |
| Blocs de graphite fixés par des attaches serrées manuellement | Serrage et libération automatiques du bloc de graphite |
| Plusieurs boulons ont dû être desserrés lors du retrait du graphite | La pince se libère sans retrait manuel répété des boulons |
| Les conditions d'installation dépendaient en partie de la séquence de serrage | L'action de serrage conçue fournit une condition de montage plus reproductible |
| La zone de chargement manuel utilisait la disposition de protection standard | Une barrière immatérielle de sécurité surveille l'ouverture frontale accessible |
| Plus de temps passé à manipuler les outils autour du support en graphite | Moins d’étapes de fixation manuelles lors des changements de graphite |

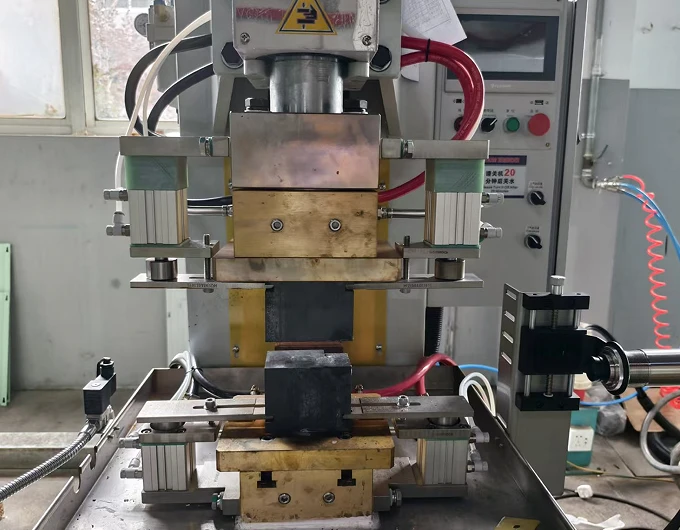

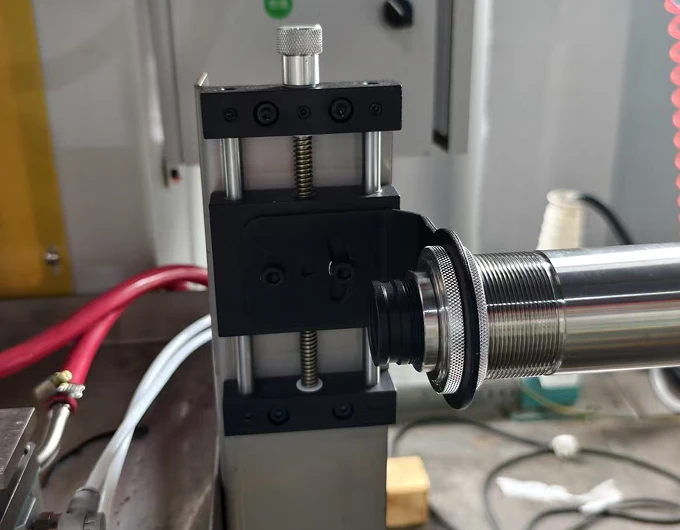

La barrière immatérielle de sécurité et la pince automatique en graphite remplissent différentes fonctions. La barrière immatérielle surveille l'accès à la zone de travail, tandis que le mécanisme de serrage simplifie l'installation et le retrait de l'outillage en graphite.
Pièces appropriées
Barres omnibus flexibles en feuille de cuivre laminée
La machine forme des sections terminales compactes sur des feuilles de cuivre empilées tout en laissant la section centrale flexible. L'extrémité soudée peut être poinçonnée, percée ou assemblée avec des boulons.
01
Connecteurs en cuivre du module de batterie
Des connecteurs flexibles en cuivre peuvent être utilisés entre les modules de batterie, les composants de distribution d'énergie-et d'autres pièces-transportant du courant. Du matériel équivalent à la production-doit être utilisé pour les tests sur échantillons.
02
Shunts en cuivre pour le stockage d'énergie
Le HFTD-100-Q peut être évalué pour les petits shunts en cuivre laminé utilisés dans les équipements de batterie et de stockage d'énergie. Des zones de liaison plus grandes peuvent nécessiter une configuration de capacité plus élevée.
03
Liens flexibles pour appareillage de commutation
Des liaisons flexibles en cuivre relient les pièces conductrices mobiles et fixes des disjoncteurs et des appareillages de commutation. Les pièces comportant de longues sections ou des courbures existantes peuvent nécessiter des dispositifs de positionnement et de support personnalisés.
04
Bornes en feuille de cuivre pour équipements électriques
Certains connecteurs en feuille de cuivre utilisés dans les transformateurs et les équipements de distribution d'énergie-peuvent également être évalués. L'adéquation est déterminée par les dimensions de la pièce plutôt que par le seul nom de l'industrie.
05
Comment fonctionne le processus de soudage des feuilles de cuivre ?
Préparez les feuilles de cuivre
Les feuilles de cuivre sont découpées et empilées selon le dessin du produit. L'huile, la poussière et toute contamination incontrôlée de la surface doivent être éliminées de la zone de collage prévue.
Vérifiez l'outillage en graphite
L'opérateur vérifie que le bloc de graphite correct est installé, serré et exempt de débris. Un bloc fissuré ou très usé ne doit pas être utilisé.
Positionner la pièce
La pile de feuilles de cuivre est placée dans la position de localisation. Les longues sections flexibles peuvent nécessiter un support externe pour empêcher tout mouvement pendant le chargement.
Dégagez la zone protégée
L'opérateur retire les deux mains de la zone d'outillage. La barrière immatérielle de sécurité confirme que le champ de détection avant est dégagé.
Démarrer le cycle
Le cycle est lancé à l'aide des deux-commandes manuelles configurées. La barrière immatérielle n'agit pas comme un interrupteur de démarrage automatique.

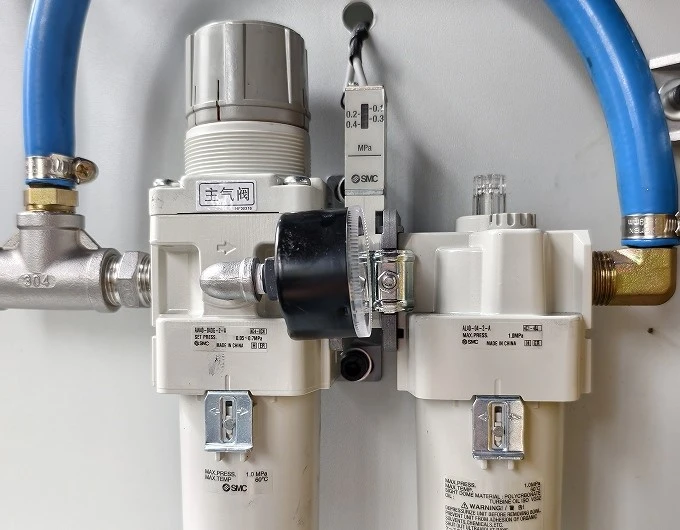

Appliquer une pression pneumatique
L'outillage supérieur se ferme et applique une pression sur la pile de feuilles de cuivre selon la séquence du processus.
Chauffer la zone de liaison
Le courant électrique chauffe la section terminale maintenue entre les blocs de graphite. Le courant, le temps de chauffage et la pression sont adaptés au volume de cuivre et à la géométrie de liaison.
Tenir et refroidir
La pression reste appliquée pendant la phase de maintien programmée. L'eau de refroidissement élimine la chaleur du circuit de soudage et des pièces porteuses de courant- associées.
Pourquoi choisir notre soudeuse à diffusion pneumatique ?
Nos machines disposentComposants de précision d'ingénierie allemande-, connectivité IoT d'auto-diagnostic, etconformité aux normes de sécurité CE/UL.
À l’échelle d’une grande entreprise
large application de la technologie
services personnalisés de haute-qualité
Devis rapide sous 24 heures
Consultation technique gratuite
Conception personnalisée disponible
Livraison mondiale
FAQ
Q : À quoi sert une machine de soudage par diffusion pneumatique ?
R : Il consolide les sections terminales des feuilles de cuivre empilées en utilisant un chauffage électrique et une pression pneumatique contrôlés. La section restante du film reste flexible.
Q : En quoi cette configuration HFTD-100-Q est-elle différente ?
R : Il ajoute une barrière immatérielle de sécurité autour de l'ouverture de chargement manuel et un mécanisme automatique pour serrer et libérer les blocs de graphite.
Q : À quoi sert la barrière immatérielle de sécurité ?
R : Il surveille l’accès à la zone de chargement frontal. Lorsque le champ de détection est interrompu, il envoie un signal de verrouillage au système de contrôle de la machine.
Q : La barrière immatérielle démarre-t-elle automatiquement la machine ?
R : Non. Il s’agit d’un dispositif de protection, pas d’un interrupteur de démarrage. La machine démarre via les commandes de fonctionnement configurées une fois que la zone protégée est dégagée.
Q : La machine remplace-t-elle automatiquement les blocs de graphite ?
R : Non. L’opérateur place et retire le bloc de graphite manuellement. La machine termine automatiquement l'action de serrage et de relâchement.
Q : La machine de 100 KVA est-elle adaptée à chaque jeu de barres en cuivre ?
R : Non. L’adéquation dépend de la qualité du cuivre, de l’épaisseur de la feuille, du nombre de couches, de la largeur et de la longueur de la liaison. Les pièces plus grandes peuvent nécessiter une autre configuration.
