Dans les secteurs des véhicules électriques (VE), de la distribution d'énergie et de la gestion thermique haute-performance (telle que les chambres à vapeur), la liaison précise de plaques de cuivre multi-couches constitue un obstacle de fabrication crucial. Récemment, un client professionnel européen nous a approché avec un cahier des charges ambitieux :liaison de 5 à 8 couches de plaques de cuivre sur une surface de 200 × 200 mm, présentant des géométries internes complexes inférieures à 0,5 mm.

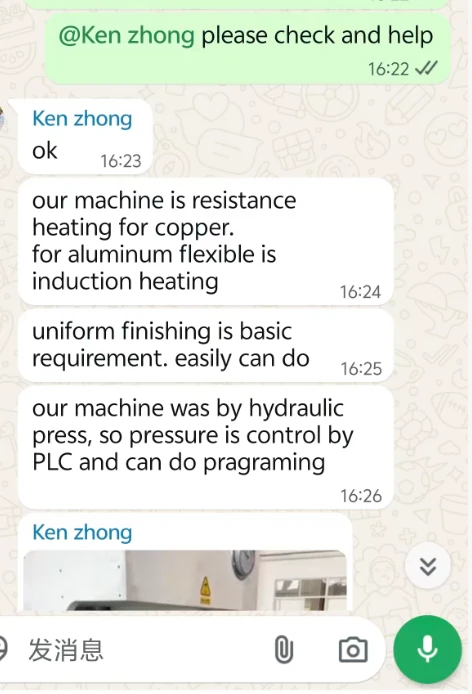

Face à des exigences techniques-aussi élevées, comment sélectionner le bonMachine de soudage par diffusion? Comment garantir que les microstructures délicates ne s’effondrent pas sous la pression ? Ce guide, basé sur la réponse directe de notre équipe d'ingénierie à ces demandes, décompose la logique fondamentale du collage par diffusion industrielle.
Le débat sur le chauffage : chauffage par résistance ou chauffage par induction
L’une des premières questions posées par les clients concerne le mode de chauffage. Sur le marché industriel B2B, le choix d’une mauvaise technologie de chauffage peut entraîner des échecs fondamentaux en termes de rendement de production.
Pourquoi le cuivre exige un chauffage par résistance
Le cuivre est un conducteur exceptionnel d’électricité et de chaleur.
- Comment ça marche :Le chauffage par résistance fait passer un courant élevé directement à travers les plaques de cuivre multicouches-empilées, générant de la chaleur à l'interface en raison de la résistance inhérente du matériau et de sa résistance de contact.
- L'avantage :Étant donné que le courant circule verticalement à travers les 5 à 8 couches, de la chaleur est générée en interne au niveau des points de contact. Ce chauffage « de l'envers-vers l'extérieur » minimise le gradient de température entre le noyau et la surface, garantissant que chaque couche atteint la température critique requise pour la diffusion atomique (généralement 0,7 $ \\sim 0,8$ du point de fusion). Pour une zone de 200 × 200 mm, cela évite le "sous-soudage" au centre-un problème courant avec les méthodes de chauffage externe.
Pourquoi l'induction est réservée à l'aluminium
PourCollage flexible en aluminium, nos ingénieurs recommandentChauffage par induction. L'aluminium forme instantanément une couche d'oxyde dense et a un point de fusion plus bas. Le chauffage par induction fournit une densité d'énergie élevée et des effets thermiques au niveau de la surface-qui peuvent décomposer la couche d'oxyde et réaliser une liaison dans un cycle très court, empêchant l'aluminium de ramollir excessivement et de s'effondrer.
Atteindre l'uniformité du « niveau atomique » sur une zone de 200 × 200 mm
Pour les pièces à grande échelle, la principale préoccupation est la cohérence :"Le lien sur les bords est-il aussi fort que celui au centre ?"
Uniformité : de l’exigence à la réalité
En soudage par diffusion, l’uniformité est la référence en matière de qualité de machine.
- Bilan du champ thermique :L'énergie d'un transformateur haute-puissance (comme notre modèle 600 kVA) doit être libérée uniformément sur les plaques d'électrodes. Sans une conception précise des électrodes, les « effets cutanés » actuels peuvent provoquer un chauffage inégal.
- Parallélisme mécanique :Une surface de 200×200 mm nécessite une planéité extrême. Même un écart de niveau d'un micron-dans la plate-forme de soudage est amplifié sous haute pression, conduisant à une sur-compression localisée ou à des « points froids ».
Protection des microstructures (< 0.5mm)
Le client européen a spécifiquement mis en avant les caractéristiques internes inférieures à 0,5 mm. Dans le soudage à la presse traditionnel-, ces structures délicates seraient simplement écrasées.
- La logique :Le soudage par diffusion est unprocessus de liaison-à l'état solide. Le matériau n’entre jamais dans un état fondu. Tant que la pression est répartie uniformément et que la courbe de température-pression est gérée avec précision, les atomes migrent à travers l'interface sans altérer la macro-géométrie des caractéristiques internes délicates.
L'art de la pression : intégrer la programmation API aux systèmes hydrauliques
Nos ingénieurs mettent l’accent sur un pilier technique clé :Systèmes hydrauliques-contrôlés par PLC.C'est ce qui différencie une soudeuse à diffusion de précision d'une presse standard.
La stabilité des entraînements hydrauliques
Comparés aux entraînements pneumatiques, les systèmes hydrauliques fournissent une force massive et stable. Une pièce de 200 × 200 mm nécessitant 10 $\\text{ MPa}$ de pression de liaison nécessite une force totale dépassant plusieurs centaines de kilonews. Seuls les systèmes hydrauliques hautes-performances équipés de valves proportionnelles peuvent fournir une force à la fois « lourde comme une montagne » et « délicate comme un fil ».
La nécessité d'une logique programmable
Appliquer une charge lourde et constante du début à la fin détruira inévitablement les microstructures. Notre système PLC permetProfils de pression à plusieurs -étages:
- Phase 1 (Pré-chauffage et dégazage) :Une légère pression initiale stabilise la pile et expulse l'air entre les couches.
- Phase 2 (Plastification thermique) :À mesure que la température augmente et que la limite d'élasticité du matériau diminue, le PLC ajuste automatiquement la pression pour éviter une déformation excessive.
- Phase 3 (entretien de la diffusion) :À la température maximale, le système augmente la pression jusqu'à la valeur cible pour forcer un contact atomique complet.
- Phase 4 (Refroidissement à pression-contrôlée) :La pression est relâchée progressivement pendant le refroidissement pour éviter toute déformation ou contrainte résiduelle interne.
Spécifications techniques : Comment évaluer une soudeuse à diffusion
Lorsque vous recherchez ou achetez une machine, utilisez le tableau suivant pour évaluer les indicateurs clés qui détermineront votre retour sur investissement (ROI).
| Indicateur clé | Importance technique | Conseils de sélection |
| Capacité du transformateur (kVA) | Détermine la surface soudable maximale et l’efficacité du chauffage. | Pour les pièces de plus de 200 mm, un600kVAUne puissance nominale ou supérieure est recommandée pour garantir une marge de puissance suffisante. |
| Précision du contrôle de la pression | Essentiel pour protéger les micro-géométries (par exemple, les éléments de 0,5 mm). | Doit utiliserContrôle API en boucle fermée-avec valves proportionnelles hydrauliques ; évitez les réglages de-pression uniques. |
| Circuit de refroidissement | Détermine le cycle de service continu et la longévité des électrodes. | Vérifier la présence d'uncircuit de refroidissement à eau-indépendant à haute efficacité-pour éviter la surchauffe du transformateur pendant les opérations à courant élevé-. |
| Niveau d'automatisation | Influence le débit de production, la cohérence et la dépendance au travail. | Prioriser les systèmes avecrappel de recette en une seule touche-pour garantir une qualité de soudure constante sur les différents lots de production. |
| Rigidité du cadre | Empêche la répartition inégale de la pression causée par la déformation du cadre sous des charges élevées. | Assurez-vous que le cadre a subitraitement du soulagement du stress-; une rigidité élevée est la condition préalable à une uniformité sur une grande-surface. |
Pourquoi le modèle 600 kVA est la norme pour les clients industriels mondiaux
La décision de notre client européen de sélectionner leSoudeuse à diffusion 600kVAest très représentatif de la norme industrielle pour les applications 200 × 200 mm. Il propose :
- Capacité thermique :De grandes surfaces agissent comme des dissipateurs thermiques massifs. Le modèle 600 kVA fournit la densité de courant nécessaire pour suivre des courbes de chauffage précises, évitant ainsi le « grossissement des grains » provoqué par un chauffage trop lent.
- Redondance de pression :Ce modèle est équipé d'un vérin hydraulique de-tonnage élevé qui atteint facilement le MPa requis pour le collage de-grandes surfaces.
- Évolutivité future :Il gère facilement les projets actuels de 5 à 8 couches tout en restant capable de coller des assemblages électroniques de puissance plus épais et plus complexes à l'avenir.
Conseils pratiques pour les acheteurs internationaux : éviter les pièges courants
Donner la priorité aux « preuves métallurgiques » par rapport aux spécifications du catalogue
Dans le monde du soudage par diffusion, ne vous laissez pas influencer uniquement par les brochures. Exiger unrapport de coupe métallographique-d'un échantillon de soudure. Si la raie d’interface a « disparu » au microscope, la diffusion atomique est réussie.
Points centraux lors des inspections d'usine
Lorsque vous visitez une installation (comme le fait notre client européen), recherchez :
- Précision d'assemblage :Dans quelle mesure les électrodes sont-elles alignées verticalement ?
- Interface du logiciel :L'automate affiche-t-il-des courbes en temps réel pour la température, la pression et le déplacement ?
- Études de cas :Le fabricant peut-il démontrer des projets réussis impliquant des micro-fonctionnalités (< 0.5mm)?
Une communication claire est la clé
Le soudage par diffusion est une technologie "axée sur les applications". Avant d'acheter, indiquez votre type de matériau, le nombre de couches, l'épaisseur totale et les tolérances de déformation. Comme nos ingénieurs l’ont démontré, une simple transparence technique est bien plus précieuse que le jargon marketing.
Conclusion
Le soudage par diffusion passe de "l'échelle du laboratoire-à la "production de masse". Comprendre la nécessité du chauffage par résistance, maîtriser le contrôle de pression PLC à plusieurs étages et choisir une machine avec la puissance nominale appropriée sont les clés pour garantir que vos produits restent compétitifs sur la scène mondiale.
Publié par l'équipe des opérations de Haifei Intelligent Equipment Co., Ltd. Nous nous engageons à fournir des informations techniques transparentes et professionnelles à la communauté mondiale de la fabrication.
